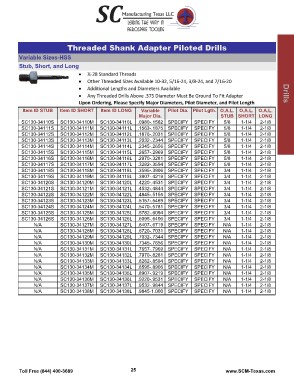

Page 27 - SCMT 2015 FULL Catalog

Drills

Threaded Shank Adapter Piloted Drills

Variable Sizes-HSS
Stub, Short, and Long

Drills

Item ID STUB Item ID SHORT Item ID LONG Variable Pilot Dia. Pilot Lgth. O.A.L. O.A.L. O.A.L.
Major Dia. STUB SHORT LONG
SC130-34110S SC130-34110M SC130-34110L .0980-.1562 SPECIFY SPECIFY 2-1/8
SC130-34111S SC130-34111M SC130-34111L .1563-.1875 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34112S SC130-34112M SC130-34112L .1876-.2031 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34113S SC130-34113M SC130-34113L .2032-.2344 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34114S SC130-34114M SC130-34114L .2345-.2656 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34115S SC130-34115M SC130-34115L .2657-.2969 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34116S SC130-34116M SC130-34116L .2970-.3281 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34117S SC130-34117M SC130-34117L .3282-.3594 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34118S SC130-34118M SC130-34118L .3595-.3906 SPECIFY SPECIFY 5/8 1-1/4 2-1/8
SC130-34119S SC130-34119M SC130-34119L .3907-.4219 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34120S SC130-34120M SC130-34120L .4220-.4531 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34121S SC130-34121M SC130-34121L .4532-.4844 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34122S SC130-34122M SC130-34122L .4845-.5156 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34123S SC130-34123M SC130-34123L .5157-.5469 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34124S SC130-34124M SC130-34124L .5470-.5781 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34125S SC130-34125M SC130-34125L .5782-.6094 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34126S SC130-34126M SC130-34126L .6095-.6406 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
SC130-34127M SC130-34127L .6407-.6719 SPECIFY SPECIFY 3/4 1-1/4 2-1/8
N/A SC130-34128M SC130-34128L .6720-.7031 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34129M SC130-34129L .7032-.7344 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34130M SC130-34130L .7345-.7656 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34131M SC130-34131L .7657-.7969 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34132M SC130-34132L .7970-.8281 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34133M SC130-34133L .8282-.8594 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34134M SC130-34134L .8595-.8906 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34135M SC130-34135L .8907-.9219 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34136M SC130-34136L .9220-.9531 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34137M SC130-34137L .9532-.9844 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A SC130-34138M SC130-34138L .9845-1.000 SPECIFY SPECIFY N/A 1-1/4 2-1/8
N/A N/A 1-1/4

Toll Free (844) 400-3689 25 www.SCM-Texas.com
